管道式加热器
管道式加热器（又称管道加热器、在线式加热器、护套式管状电加热器）是一种用于对管道内流体介质（气体或液体）进行加热的电加热装置，广泛应用于石油化工、电力、冶金、食品制药、建筑采暖等领域。其核心原理是通过电能转换为热能，对流经管道内的介质进行加热升温，生产和测试遵循 JBT2379-93 标准。
工作原理
管道式加热器的核心加热原理是焦耳热效应，具体过程如下：
电能转换：电流通过高电阻率的合金电阻发热丝（如镍铬合金或铁铬铝合金），将电能转化为热能
热量传导：产生的热量通过紧密填充在金属护套管内的绝缘导热填充物（结晶氧化镁粉）传导至护套管壁
热交换：待加热的流体在压力作用下流经筒体，筒体内的导流板引导流体按特定路径流动，充分吸收电热元件产生的热量
智能控温：出口处的温度传感器实时监测温度并反馈给控制器（单片机或PLC），自动调节加热功率，确保出口温度恒定
结构组成
管道式加热器由本体和控制系统两大部分组成：
本体部分

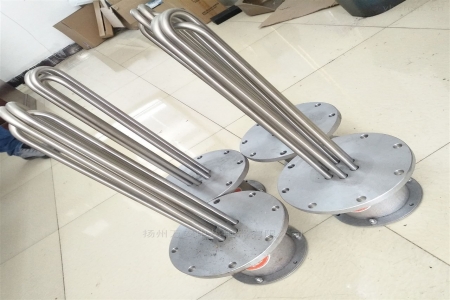

管状电加热元件：金属管内放入高温电阻丝，空隙填充结晶氧化镁粉，经压缩工艺成型
筒体（加热容器）：承压外壳，内设导流隔板优化介质受热均匀性
端盖：密封筒体两端
法兰接口：用于与管道系统连接
控制系统
温度控制器：PID智能闭环控温，温度误差可控制在≤±1℃
温度传感器：配有两个测温元件，分别用于防止干烧和精确控制出口温度
热安全断流器：超温时立即切断加热电源
安全阀：防止超压
主要分类
表格
下载为表格
导出为图片
类型 加热介质 典型应用
气体管道式加热器 空气、氮气、天然气等 烘干、热风系统、工艺气体加热
液体管道式加热器 水、油、化学溶液等 工艺水加热、重油预热、导热油加热
防爆型管道加热器 各类易燃易爆介质 化工、石油、天然气、矿区等防爆场所
此外，按加热方式还可细分为：
电阻加热型：传统主流方式，技术成熟
PTC陶瓷加热型：自限温特性，液体与电分离，安全性更高
电磁感应加热型：利用涡流直接加热管壁，热效率可达95%以上
主要技术参数
表格
下载为表格
导出为图片
项目 参数范围
功率范围 2kW～6000kW
气体加热温度 0～1050℃
液体加热温度 0～350℃（部分设计最高可达850℃）
工作压力 标准1.0～8MPa（高压定制可达10～20MPa）
气体处理量 最大可达55000m³/h
液体流量 最大可达120m³/h
发热管表面负荷 1.2～3.8W/cm²
电热转换效率 ≥98%（电能转化率超95%）
控温精度 ≤±0.8℃～±1℃
防爆等级 Ex db IIC T1～T6 Gb
防护等级 标准IP54，防爆防腐款IP65
响应速度 5～10分钟可达设定温度
核心特点
高效节能：电热转换效率≥98%，相比传统导热油或蒸汽加热可节省30%以上生产成本
升温迅速：升温和降温速率快，可达10℃/s，调节过程快而稳定，不会出现温度超前和滞后现象
机械强度高：发热体为特制合金材料，在高压空气流冲击下机械性能优异，适合长时间连续运行
安全可靠：集成多重安全保护系统（过温、过流、漏电、防爆），现代设备已发展为集机械保护、电气保护和系统联动保护于一体的多级安全系统
模块化设计：支持快速拆装，维护方便
寿命长：在不违反使用规程的情况下，寿命可达数十年
应用领域
表格
下载为表格
导出为图片
领域 典型用途
石油化工 重油/润滑油/柴油预热降粘、化工物料升温、聚合反应进料加热
电力行业 电厂生水加热、采暖系统热水供应
冶金行业 高温工艺流体加热
食品制药 乳品杀菌输送、工艺流体恒温
建筑采暖 高层建筑热水循环、太阳能管道防冻
科研实验 航空航天、兵器工业等实验室高温气体/液体加热
天然气 减压站伴热系统
选型要点
选型时需综合考虑以下因素：
介质类型：气体还是液体，化学性质是否腐蚀
流量与温升：根据介质流量、比热容和所需温升计算所需功率
工作压力：确认系统承压等级，选择对应压力等级的设备
防爆要求：易燃易爆场所必须选用防爆型，确认防爆等级
材质适配：根据介质腐蚀性选择不锈钢、碳钢等对应材质
安装方式：法兰连接或螺纹连接，确认接口尺寸
使用注意事项
严禁空烧：只有当介质连续流过加热器时才能开启加热，干烧会烧毁电热元件
可靠接地：设备必须可靠接地，防止漏电事故
定期清理结垢：液体加热器需定期清理管内结垢，保持换热效率
停机排空：冬季停机后需排空积水，防止冻裂
检查安全装置：定期检查过热保护器、安全阀等安全装置是否正常
执行标准
表格
下载为表格
导出为图片
标准编号 名称
JBT2379-93 管道电加热器生产和测试标准
与你之前了解的加热电缆的区别
管道式加热器与你之前问到的加热电缆（电伴热带）虽然都属于电加热产品，但定位和用法有明显区别：
表格
下载为表格
导出为图片
对比项 管道式加热器 加热电缆（电伴热带）
功能定位 将介质加热到工艺所需温度 维持管道温度、防冻保温
安装方式 串联在管道系统中，介质流经设备内部 缠绕或贴附在管道外壁
加热强度 大功率，可实现大幅温升 小功率，主要用于温度维持
适用场景 工艺加热、介质升温 防冻保温、恒温输送
简单来说，管道式加热器是"主动加热"，负责把介质从低温升到目标温度；加热电缆是"被动保温"，负责防止管道内介质温度下降。两者在工业管道系统中常常配合使用。
